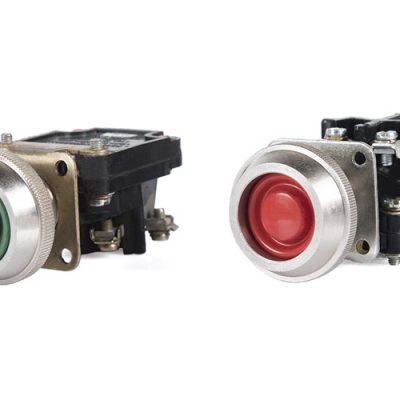

Элементы кнопочные ВЭЛАН КН-БКВ

Главная/Продукция Вэлан, Ex-компоненты/Элементы кнопочные ВЭЛАН КН-БКВ

Назначение

Элемент кнопочный предназначен для дистанционного управления электроприводами машин и механизмов в передвижных и стационарных установках, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами, для внутреннего рынка и для поставки на экспорт.

Кнопки предназначены для встраивания во взрывозащищенное электрооборудование I и II групп.

Особенности

  • Кнопки КН-БКВ являются коммутирующими элементами мгновенного действия, собственное время срабатывания которых не превышает 0,04 сек.
  • Возможность изготовления с различными группами контактов: 1НР+1НЗ или 2НР или 2НЗ.

Конструкция

В качестве коммутационного устройства используются блоки БКВ-1 и БКВ-2. Блок выполнен с видом взрывозащиты «взрывонепроницаемая оболочка» и защита вида «е» и имеет единую маркировку по взрывозащите Ex d e I Мс U, Ex d e IIC Gb U.

Кнопки, используемые в электрооборудовании, и группы применяются в электрических цепях переменного тока частоты 50-60 Гц, напряжением до 660 В и в цепях постоянного тока напряжением 110 В с номинальным током 16 А.

Кнопки, используемые в электрооборудовании II группы, применяются в электрических цепях переменного тока частоты 50-60 Гц, напряжением до 660В для 1 зоны и до 400В для 2 зоны, постоянного тока напряжением до 440В для 1 зоны и до 230В для 2 зоны, с номинальным током 16А.

Резьба на стержне частично срезана.

КН-БКВ – кнопка нажимная на базе блока контактного взрывозащищенного БКВ

Х1 – номер габарита БКВ:

  • 1 – блок первого габарита (2 мостика): 1НЗ+1НР, 2НЗ и 2НР
  • 2 – блок второго габарита (1 мостик): 1НЗ+1НР

Х2 – исполнение применяемого БКВ:

  • 1 – без втулки, допускается не указывать индекс
  • 2 – с втулкой, обеспечивающей взрывозащиту при размещении в стенке или крышке изделия

Х3 – функциональное назначение:

  • Ц – цилиндрическая кнопка «Пуск»

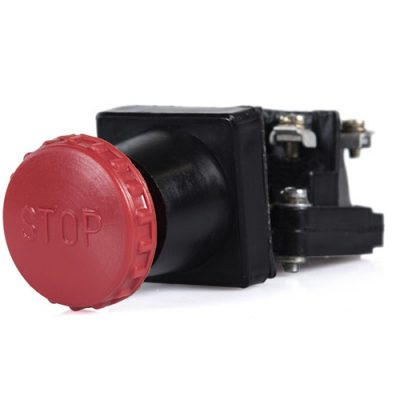

  • Г – грибовидная кнопка «Стоп»

Х4 – цвет кнопки:

для кнопки «Пуск»:

  • Ч – черный
  • С – синий
  • Л – зеленый
  • Ж – желтый
  • К – красный

для кнопки «Стоп»:

  • К – красный
  • Л – зеленый
  • С – синий
  • Ч – черный

Х5 – наличие фиксации:

  • 0 – без фиксации
  • 1 – с принудительной фиксацией (только для кнопки «Стоп»).

В2 – климатическое исполнение и категория размещения по ГОСТ 15150

Х6 – дополнительные условия* для БКВ-1 по способу действия контактов:

  • 1 – для 2НР (два нормально разомкнутых контакта)
  • 2 – для 2НЗ (два нормально замкнутых контакта)

*Примечание: для базовых исполнений блоков (1НЗ+1НР) – цифра не указывается.

Пример формулировки заказа:

КН-БКВ-2-ЦС0-В2

Что соответствует:

Элемент кнопочный (кнопка «Пуск») на базе блока контактного взрывозащищенного типа БКВ-21 В2 синего цвета, без самофиксации, с климатическим исполнением и категорией размещения В2.

Маркировка взрывозащиты: Ex d e I Мс U, Ex d e IIC Gb U

Номинальное напряжение:

  • переменного тока (50 или 60 Гц) – до 660 В
  • постоянного тока – до 440 В

Номинальный ток: до 16 А

Сечение подсоединяемых жил кабеля:

  • при одновременном присоединении двух про­водов до 2,5 мм2
  • при одновременном присоединении одного провода до 4,0 мм2

Вид климатического исполнения: В2

Температура окружающей среды: – от -60°С до +55°С

Степень защиты от внешних воздействий: IР00 (изделие предназначено для встраивания в оболочку другого изделия)

Номер технических условий: ПИНЮ.642343.001 ТУ
