Дренажное устройство слива конденсата ВЭЛАН УД-ВЭЛ

Назначение

Дренажное устройство слива конденсата УД-ВЭЛ предназначено для оборудования, которое чувствительно к конденсации влаги или собирает влагу в нормальных режимах его эксплуатации.

Устройство УД-ВЭЛ выполняет функцию дренажного устройства при установке на входе в нижней части оборудования. Также оно обеспечивает смешивание внутреннего воздуха с внешней средой при нормальных условиях окружающей среды, не допуская при этом проникновения в корпус пыли и влаги.

Особенности

• Предназначено для отвода жидкости в устройствах, аккумулирующих влагу.
• Обеспечивает циркуляцию воздуха в оборудовании.
• Температура окружающей среды: до +60°C (пластик), до +130°C (металл).
• Степень защиты IK10 по IEС 62262 (для устройств из никелированной латуни и нержавеющей стали) – выдерживают энергию удара до 20 Дж.

Конструкция

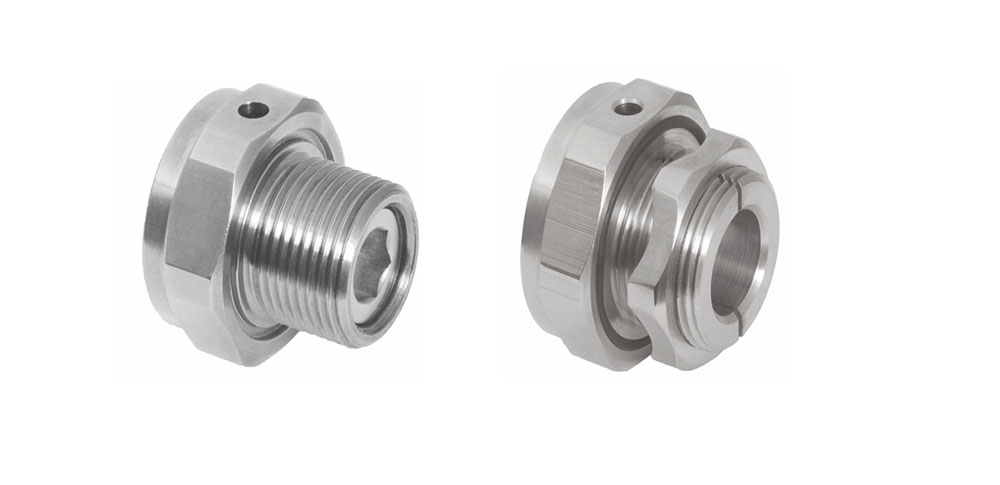

Дренажное устройство УД-ВЭЛ имеет фильтр для концентрации влаги и дальнейшего её испарения в окружающую среду через отверстие в штуцере.

УД-ВЭЛ Х1-Х2-Х3-В1,5

УД-ВЭЛ – устройство дренажное серии ВЭЛ.

Х1 – материал изготовления: Л – латунь, Н – нержавеющая сталь, А – алюминий, П – пластик.

Х2 – индекс, указывающий на маркировку взрывозащиты:

• е – с маркировкой взрывозащиты 1Ex e IIC Gb U;
• d – с маркировкой взрывозащиты 1Ex d IIC Gb U.

X3 – обозначение резьбы:

• метрическая резьба с шагом 1,5 мм: М20, М25;
• коническая дюймовая резьба: K1/2, K3/4.

В1,5 – климатическое исполнение и категория размещения по ГОСТ 15150.

Пример формулировки заказа:

Отдельная поставка – УД-ВЭЛ Н-d-M20-В1,5

В составе изделия – УД-Н-d-М20

Дренажное устройство, изготовленное из нержавеющей стали, с резьбой М20х1,5, с климатическим исполнением и категорией размещения В1,5, с маркировкой взрывозащиты 1Ex d IIC Gb U.

Маркировка взрывозащиты: 1Ex d IIC Gb U, 1Ex e IIC Gb U, Ex ta IIIC Da U

Степень защиты от внешних воздействий: IР66

Материал изготовления корпуса: латунь, алюминий, нержавеющая сталь, пластик

Температура окружающей среды:

• для исполнения из латуни, алюминия, нержавеющей стали – от -60°C до +130°C
• для исполнения из пластика – от -20°C до +60°C

Вид климатического исполнения и категория размещения – В1,5
